칠러 냉각수회로 유지관리 및 방법

트럼프레이저 냉각수 유지관리 주기와 관련해서 잘못 알고 계시는 분들이 많이 있습니다.
저희 거래처에 냉각수 유지관리를 항상 중요하게 말씀드리고 있습니다.
이유는 냉각수가 발진기의 안정적인 출력과 수명에 미치는 영향이 그만큼 크기 때문입니다.
레이저 유지관리에 있어 냉각수관리를 쉽게 생각해서는 안됩니다.

1. 냉각수 탱크 수위 및 매트필터 관리

주기 : 매주
방법
ㅇ 냉각수 수위가 떨어졌을 경우 보충해준다. 그리고 수위가 지속적으로 낮아지고 있다면 워터리크(water leak)를 의심해보도록 한다.
ㅇ 매트필터 역시 매주 한번씩 청소해주고 낡았을 경우 교체해 주어야 한다.

2. 냉각수 탱크의 유지관리

주기 : 3개월마다.
방법
 ㅇ 전기전도도(conductivity)를 체크해서 200 마이크로지멘스 이상 값이 나오면 냉각수를 교체해 주어야 한다.
ㅇ Nalco 2594 유기물억제제 바이오사이드(biocide)를 첨가해 주어야 미생물 증식이 안된다.
   (참고로 냉각수의 온도는 24-25도 정도를 유지하기 때문에 미생물이 성장
    번식 하기 아주 좋은 조건이다)
ㅇ 전기전도도를 측정할 때는 칠러의 스위치를 약 5분 정도 켠 후 끈 상태에서 측정한다.

3. Al(KK2 Al) 냉각수회로 필터

주기 : 3개월마다
방법
ㅇ 교체한다.

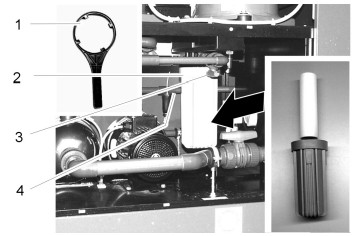

그림의  칠러내부 Al 냉각수회로 필터교체 (1번: 전용스패너, 2번: 필터하우징, 3번: 냉각수(KK2 Al) 토출밸브, 4번 냉각수(KK2 Al) 퇴수 밸브)​

ㅇ 3번과 4번 냉각수 유출입밸브를 잠근 상태에서 1번과 같은 전용 스패너를 이용하여 하우징을 풀고 필터를 교체 한다. 교체 후에는 유출입 밸브를 열어주는 것을 잊지 않아야 한다.
ㅇ 이와 동시에 기계바디 인스트루먼트 왼쪽 아래에 달려있는 냉각수 전필터(full flow filter)와 AutoLas 필터 역시 동일한 방법으로 교체해 주어야 한다.

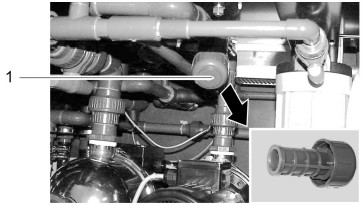

4. Cu​ (KK1 Cu) 냉각수회로 스트레이너(Strainer)  - TLF3800과 TLF4000의 칠러에 장착되어 있습니다.

주기 : 3개월마다
방법
ㅇ 스트레이너를 풀어서 깨끗하게 청소

5. 냉각수 교환

주기 : 6개월마다
ㅇ 우리나라의 계절 특성상 11월과 4월에 교환해 주는 것이 좋다.

방법
ㅇ 블리드스크류를 열고  드레인 플러그를 배수구로 연장해서 탱크를 완전히 비운다.
ㅇ 새로운 증류수를 탱크에 채우고 전기전도도를 측정한다. 일반적으로 50-60 마이크로지멘스 이하를 유지해 주는게 좋다.
ㅇ 특히 11월의 경우 부동액과 함께 투입해 주어야 한다. 이때 전기전도도가 150마이크로지멘스 이상이 되지  않도록 관리해야 한다.
ㅇ 그리고 4월에는 부동액 냉각수를 교체할 때 각각 탱크를 60% 정도로 채우고 청관제(빨간색)(15ml/100리터)를 넣어서 10-20분간 Al과 Cu 냉각수 회로 내부를 완전히 크리닝 해줘야 한다.
ㅇ 그리고 비운 후 증류수 60%를 채운 후 약 20-30분 정도 칠러를 가동시킨 다음 비우고 새로운 증류수를 채워 준다.

항시 강조하는 말이지만 냉각수 관리만 철저히 해줘도 레이저 발진기 수명을 훨씬 더 연장시킬 수 있고 큰 돈 들어가는 것을 방지할 수 있습니다.
