[트럼프레이저 빔얼라인먼트]_TCL3030/4030/6030
현장에서 오퍼레이팅을 하면서 커팅품질이 안좋아질 때 파라미터를 열심히 조정하고 노즐센터링도 잘 했음에도 불구하고 변화가 커팅품질에 변화가 없을 경우 빔얼라인먼트를 체크할 필요가 있다. 빔얼라인먼트의 경우 서비스엔지니어가 아니라 할지라도 현장에서 얼마든지 진행할 수 있는 작업이라 생각된다!! 이 장에서는 TCL3030/4030/6030 모델에 대하여 빔얼라인먼트 방법을 설명하기로 한다
일반적으로 빔얼라인먼트가 필요한 경우는...
◎ 커팅품질이 안좋아졌을 때
◎ 미러 크리닝을 했거나 교환하였을 때
◎ 발진기 내부미러를 조정하였을 때 등이다.
빔의 위치를 먼저 체크해야 한다.
빔의 위치는 빔얼라인먼트 작업을 수행하기 전에 그리고 후에 체크해야 한다. 장비와 함께 제공된 크로스헤어(cross-hair)를 커팅헤드를 빼고 끼운 후 반드시 작업구간의 4곳 코너(좌표 (X0,Y0) (X0,Y1500), (X3000, Y1500), (X3000, Y0) 지점)에서 체크해야 한다. 만약 한곳에서라도 크로스헤어가 빔의 중앙에 들어오지 않으면 빔얼라인먼트가 반드시 수행되어야 한다.
참고로 작업구간 중에서 좌표 (X0,Y0)지점이 발진기로부터 레이저빔이 상대적으로 가장 멀리 이송되어 온 지점이므로 "롱기스트(longest)", 그리고 (X3000, Y1500) 지점이 발진기로부터 레이저빔이 가장 짧게 이송되어 온 지점이므로 "숏티스트(shortest)"라 칭한다.
1. 커팅품질이 나빠졌거나 장비를 이전설치하였을 때 레이저빔 얼라인먼트
서비스엔지니어가 아닌 현장에서 직접 빔얼라인먼트를 진행할 경우 본장에서 설명하는 메뉴얼을 철저히 준수하며 2단계로 진행하는 것이 좋다.
1) 먼저 롱기스트 (X0, Y0) 지점에서 크로스헤어 컨트롤샷 실시
2) 그 다음 숏티스트 (X3000, Y1500) 지점에서 크로스헤어 컨트롤샷 실시

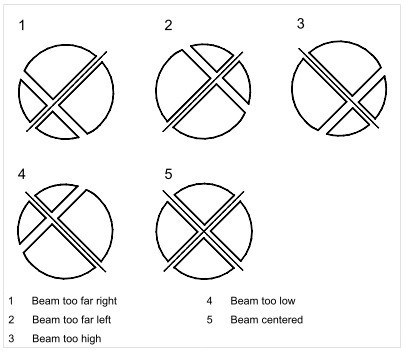

롱기스트와 숏티스트에서 레이저빔이 Fig. 11938의 5번과 같이 크로스헤어가 정중앙에 위치해 있을 경우 빔얼라인먼트는 필요하지 않다. 하지만, 한곳에서라도 나머지에 해당될 경우 빔얼라인먼트 절차가 필요하다.

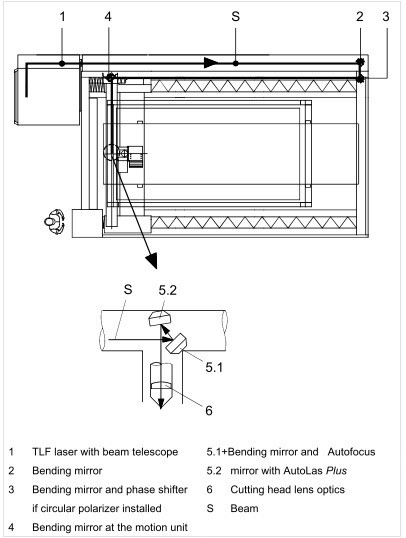

물론 장비모델이 TCL3030이라 할지라도 앞서 장비의 기본구성에서 설명한 바와 같이 발진기 TLF가 어떤게 붙어 있느냐에 빔가이드웨이 구성이 다르기 때문에 빔얼라인먼트 방법도 달라져야 한다.
※발진기 TLF1800 - 3000t (1.8 - 3.2kW)가 장착되어 있는 TCL3030※
빔얼라인먼트를 위해 2개의 조정가능한 미러가 있다.
● 숏티스트 지점의 경우 - 발진기 바로 다음 텔레스코프 안에 위치한 오목(concave)미러 (미러 B)
● 롱기스트 지점의 경우 - 미러 E
1. 커팅헤드를 롱기스트 지점인 (X0, Y0)으로 조그모드로 이동시킨다.
2. 커팅헤드를 탈거한다.
3. 크로스헤어를 대각선으로 넣는다 - 크로스헤더의 노치가 전면으로 향하도록
4. 미러의 조정스크류가 빔을 대각선을 이동시키기 때문에 크로스헤어는 반드시 대각선 방향으로 넣어야 조정하기가 쉽다.
5. Fig. 25866과 같이 골판지와 같이 편평한 보드를 커팅헤드 위치 밑에 놓는다
6. 컨트롤패널에 있는 서비스키를 오른쪽으로 돌린다.
7. 메뉴 1-2-4로 들어가서...레이저파워를 180-200w (발진기 모델을 고려해서 %로 계산해서 입력), 게이팅프리퀀시 1000Hz, duration은 200ms로 세팅하고 컨펌 소프트키를 누른다.
8. 트리거스위치로 펄스 트리거링
9. 골판지 보드에 찍힌 빔의 위치를 체크한다
10. 이제 골판지 보드 위에 열감지 페이퍼(thermal paper)올려 놓고 다시 트리거스위치로 트리거링
11. 롱기스트 지점에서의 빔패턴을 체크하고
12. 커팅헤드를 숏티스트지점(X3000, Y1500)으로 이동시킨 후 펄스 트리거링
13. 두 지점에서 빔패턴을 체크해서...
- 만약 숏티스트 지점에서는 중앙에 위치하고 롱기스트 지점에서만 벗어나 있다면, 롱기스트 지점에서만 얼라인먼트
실행
- 만약 두 지점 모두에서 빔패턴이 크로스헤어의 중앙을 벗어나 있다면 두 지점 모두에서 빔얼라인먼트가 실행되어야
하는데, 이럴 경우는 숏티스트 지점에서 먼저 실행한 후 롱기스트 지점에서 얼라인먼트 절차를 수행한다.
1) 숏티스트 지점에서 빔얼라인먼트
1. 커팅헤드를 숏티스트 지점으로 조그모드로 이동시킨 후 크로스헤어를 대각선이 아닌 축에 평행하게 밀어넣고
2. 열감지페이퍼를 크로스헤어 밑에 바닥에 놓고 펄스트리거링
3. 빔의 이동이 필요할 경우 텔레스코프미러(미러 B) (Fig. 20077) 세팅스크류를 이용해서 조정
(한번에 30도 이상 돌리면 안됨)
4. 빔의 패턴이 크로스헤어 중앙에 위치할 때까지 반복하여 조정
2) 롱기스트 지점에서 빔얼라인먼트
1. 조그모드로 롱기스트 지점(X0, Y0)으로 이동
2. 숏티스트 지점에서와 달리 크로스헤어를 노치가 앞으로 오도록 대각선으로 끼운다.
3. 열감지페이퍼를 위치시키고 펄스 트리거링
4. Fig. 9700에서 3번 미러 스크류를 조정하여 빔패턴이 크로스헤어 중앙에 올때까지 반복 실행
5. 중앙에 맞춰졌을 경우 작업구간의 4코너 모두에서 빔패턴 확인 요망.
※발진기 TLF4000t (4kW)가 장착되어 있는 TCL3030※
4kW 역시 2개의 미러만을 조정해서 빔얼라인먼트를 실행한다.
● 숏티스트 지점의 경우 Fig.26051에서 미러 A (발진기 아웃풋미러 바로 다음 첫번째 벤딩미러)를 조정
● 롱기스트 지점의 경우 Fig.26051에서 미러 E를 조정
1) 숏티스트 지점(X3000, Y1500)에서 빔얼라인먼트 조정
1. 커팅헤드 분리하고 숏티스트 지점으로 조그모드로 이동시켜 크로스헤어를 대각선으로 넣는다.
2. 열감지페이퍼를 아래에 놓고 트리거스위치로 펄스 트리거링
3. 빔패턴을 체크하고 필요시 조정
4. 미러 A (Fig. 26051, 25874)의 두개의 조정나사를 한번에 30도 이내로 회전하면서 조정
5. 2-4번 과정을 반복하면서 빔이 크로스헤어 중앙에 올때까지 조정
2) 롱기스트 지점(X0, Y0)에서 빔얼라인먼트 조정
1. 커팅헤드를 (X0, Y0) 롱기스트 지점으로 조그모드로 이동
2. 크로스헤어를 노치가 정면에 오도록 대각선으로 꽂고
3. 열감지페이퍼를 넣고 트리거스위치로 펄스 트리거링
4. 빔패턴을 체크하고 필요시 조정
5. 기계바디 뒷쪽 커버를 열고 미러 E의 2개(Fig. 26051, 25868)의 스크류를 이용하여 조정
6. 빔이 크로스헤어 중앙에 올때까지 3-4번 과정을 반복하여 조정
7. 숏티스트와 롱기스트 지점에서 빔얼라인먼트 과정이 끝난 다음에 반드시 작업구간 4곳 모두에서 빔패턴 확인 필요
